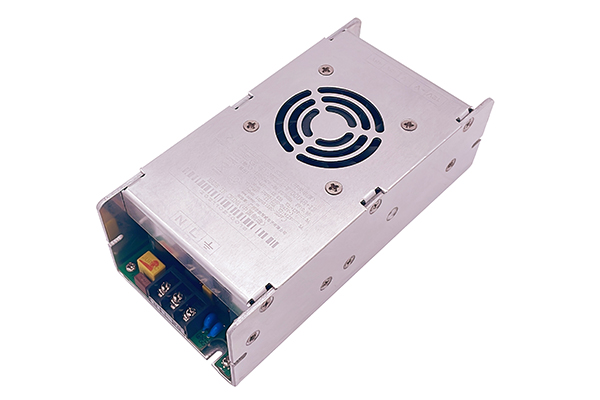

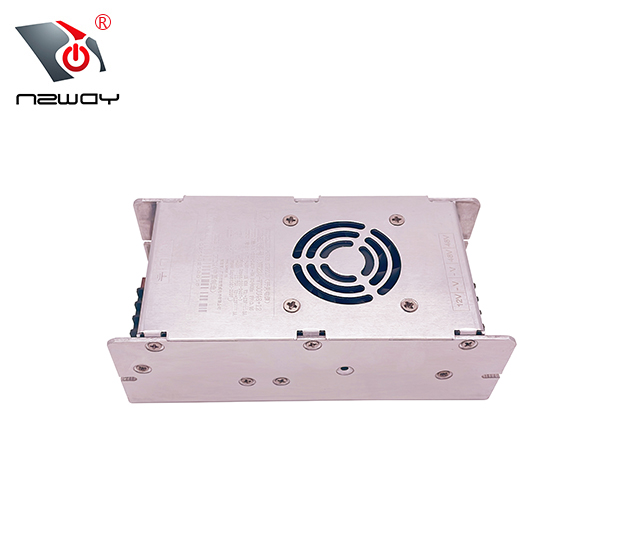

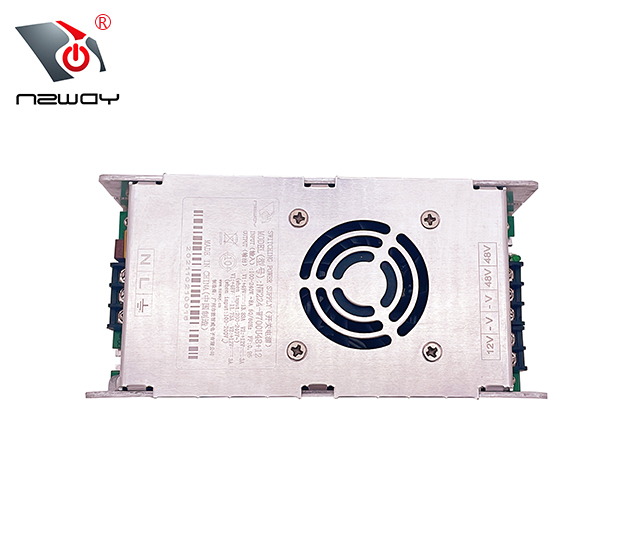

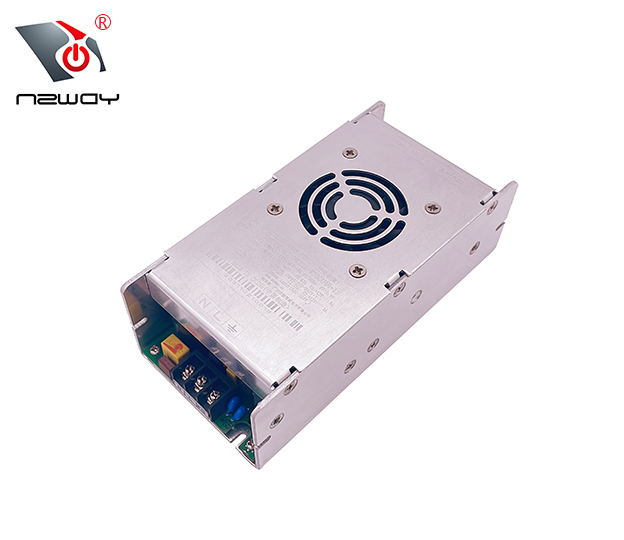

- 全范圍寬電壓輸入
- 具有主動式PFC功能
- 保護種類：輸出過載/輸出過流/輸出短路/過溫度
- 3道全功能測試，100%滿載老化
- 全部使用105℃長壽命電解電容
- 高效率，長壽命和高信賴性
- 工作環境溫度高達60℃
- LED電源指示燈
- 3年質保
特性：
應用：
工業自動化
工業控制系統
機械和電氣設備
電子儀器、設備和裝置
描述：
NW224-W800系列是一款通用型單路開關電源；常用輸出電壓：12V/24V/28V/36V/48V等，可接受客戶需求電壓定制；效率高達91.5%。內裝長壽命風扇使電源能滿足負載工作于-25℃~+60℃溫度范圍內。
電氣性能
|
型號 |
NW224- W500U12 |
NW224- W800U24 |
NW224- W800U28 |
NW224- W800U36 |
NW224- W800U48 |
|
|
輸出 |
直流電壓 |
12V |
24V |
28V |
36V |
48V |
|
額定電流 |
41.6A |
33.3A |
28.5A |
22.2A |
16.6A |
|
|
電流范圍 |
0~41.6A |
0~33.3A |
0~28.5A |
0~22.2A |
0~16.6A |
|
|
額定功率 |
600W |
800W |
800W |
800W |
800W |
|
|
紋波與噪聲(最大) 備注2 |
120mVp-p |
200mVp-p |
240mVp-p |
280mVp-p |
320mVp-p |
|
|
電壓調整范圍 |
11~13V |
23~25V |
27~29V |
35~37V |
47~49V |
|
|
電壓精度 備注3 |
±1.5% |
±1% |
±1% |
±1% |
±1% |
|
|
線性調整率 備注4 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
|
負載調整率 備注5 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
|
啟動、上升時間 |
100ms, 30ms/230VAC 120ms,30ms/115VAC(滿載時) |
|||||
|
保持時間 |
10ms/230VAC 15ms/115VAC(滿載時) |
|||||
|
輸入 |
電壓范圍 |
90-264VAC |
||||
|
頻率范圍 |
47—63Hz |
|||||
|
功率因素 |
PF≥0.98/230VAC PF≥0.99/115VAC(滿載時) |
|||||
|
效率（Typ.) |
89% |
90% |
90.5% |
91% |
91.5% |
|
|
交流電流 |
7.5A/115VAC 3.8A/230VAC |
|||||
|
浪涌電流 |
冷啟動35A/115VAC 55A/230VAC |
|||||
|
漏電流 |
<0.3mA/240VAC |
|||||
|
保護 |
過負載 |
額定輸出功率的110~140% ，打嗝模式，負載異常條件移除后可自動恢復 |
||||
|
過電壓 |
/ |
|||||
|
過溫度 |
保護模式:關斷輸出電壓, 溫度下降后可自動恢復 |
|||||
|
環境 |
工作溫度 |
-25℃~+60℃(請參考"減額曲線") |
||||
|
工作濕度 |
10~90% RH，無冷凝 |
|||||
|
儲存溫度、濕度 |
-40~+85℃, 10~95% RH |
|||||
|
溫度系數 |
±0.03%/℃ (0~50℃) |
|||||
|
耐振動 |
10~500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 |
|||||
|
安規和電磁兼容 |
安全規范 |
常規 |
||||
|
耐壓 |
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||||
|
絕緣阻抗 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH |
|||||
|
電磁兼容發射 |
常規 |
|||||
|
電磁兼容抗擾度 |
常規 |
|||||
|
其他 |
MTBF |
≥100Khrs |
||||
|
尺寸（外殼） |
170*83*56mm（L*W*H） |
|||||
|
包裝 |
/ |
|||||
|
備注 |
1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。 5. 負載調整率測量方法: 從0%到100%額定負載。 6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。 7. 請在海拔2000米以下使用 |
|||||

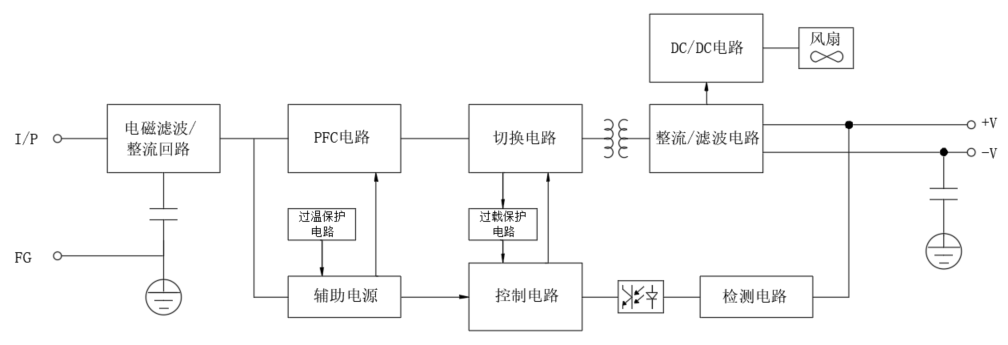

方框圖

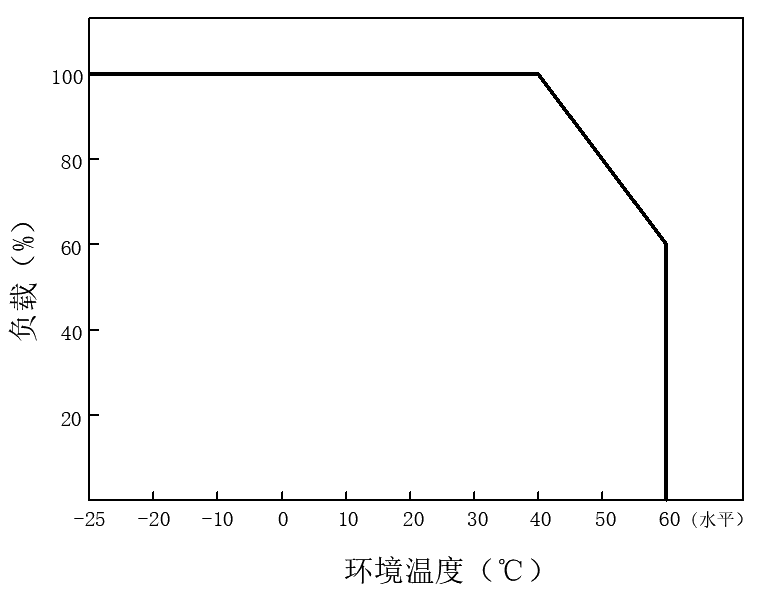

降額曲線：

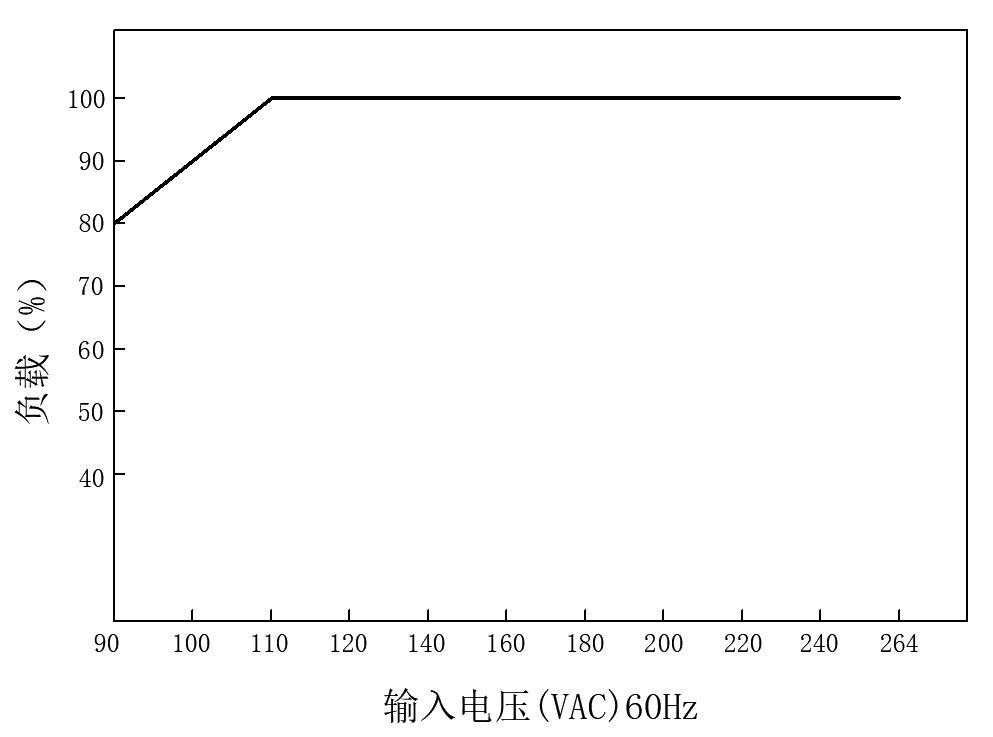

靜態曲線：
結構尺寸
交流輸入端子(CN1)腳位定義：
-
引腳編號
引腳功能
-
1
AC/N
-
2
AC/L
-
3
直流輸出端子(CN2)腳位定義：
-
引腳編號
引腳功能
-
1,2
DC OUTPUT +V1
-
3,4
DC OUTPUT -V
-
5
NC
