- 全范圍寬電壓輸入
- 具有主動式PFC功能
- 保護種類：輸出過載/輸出過流/輸出短路
- 3道全功能測試，100%滿載老化
- 全部使用105℃長壽命電解電容
- 高效率，長壽命和高信賴性
- 工作環境溫度高達60℃
- LED電源指示燈
- 3年質保
特性：
應用：
舞臺燈光
描述：

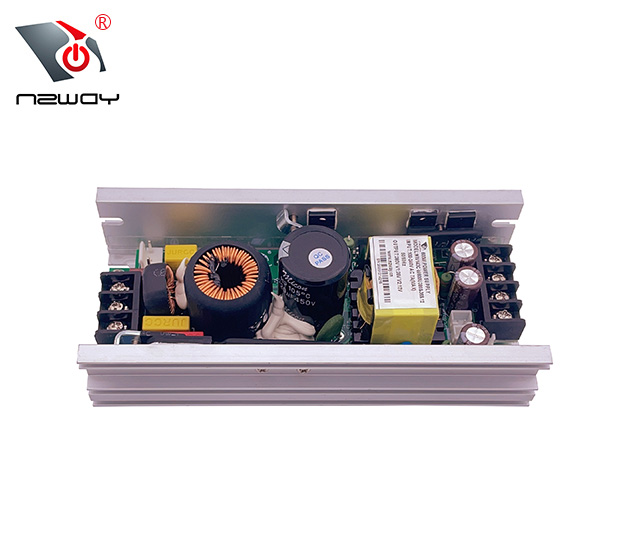

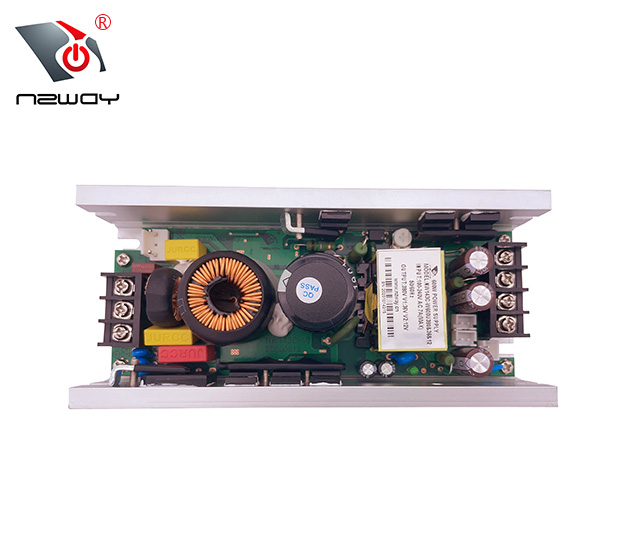

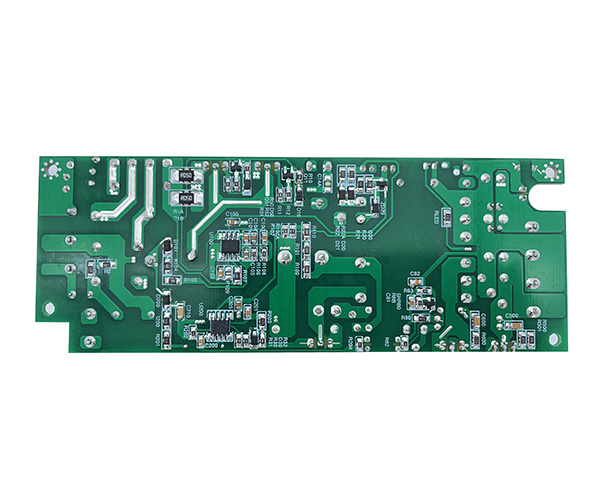

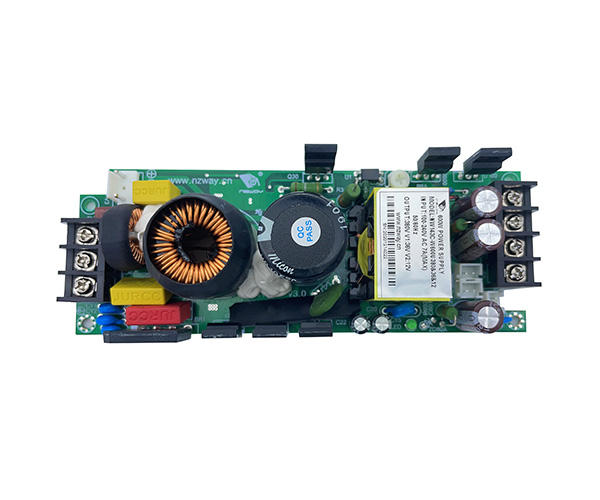

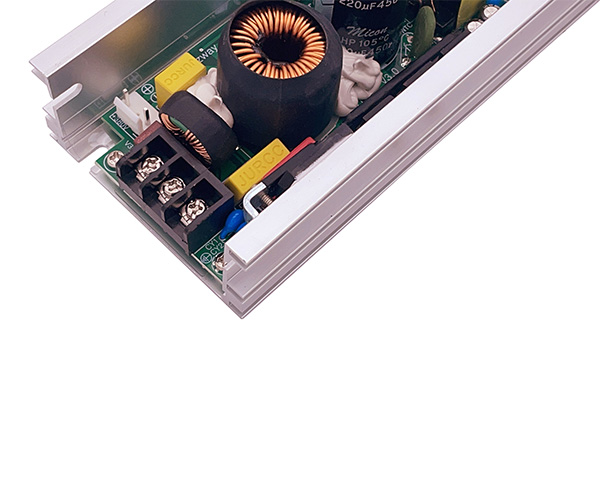

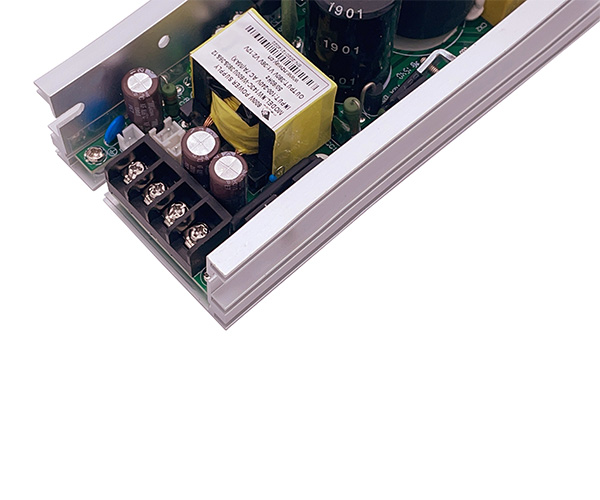

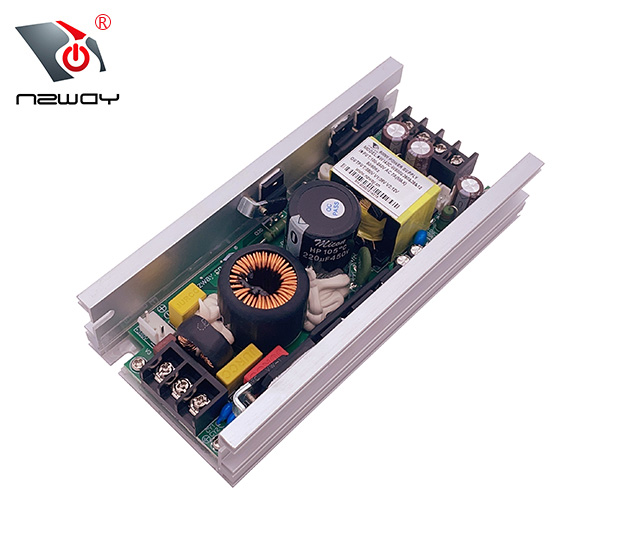

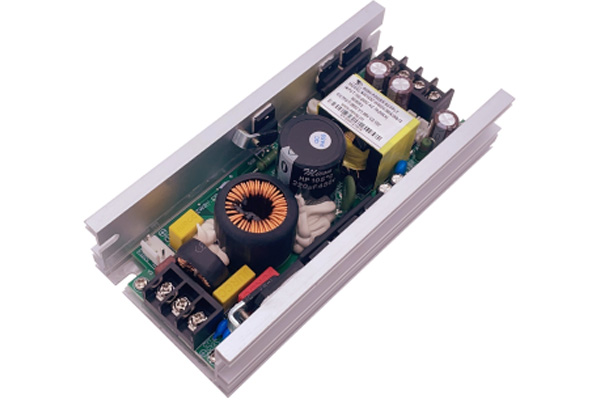

NW143C-W600系列是一款通用型三路開關電源；靈活的電壓組合輸出，一路直流輸出380V（非隔離），一般用來給點燈器等非隔離設備供電，另兩路為隔離DC輸出，其輔路可提供最大5A供電；其雙路輸出電壓： 24V+12V/28+12V/36+12V/36+24V等；可接受客戶需求電壓定制；效率高達91.5%。
電氣性能
|
型號 |
NW143C- W600U380&28&12 |
NW143C- W600U380&36&12 |
NW143C- W600U380&36&24 |
|||||||
|
輸出 |
輸出通道 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
CH1 |
CH2 |
CH3 |
|
直流電壓 |
380V |
28V |
12V |
380V |
36V |
12V |
380V |
36V |
24V |
|
|
額定電流 |
1.05A |
5.8A |
3A |
1.05A |
4.5A |
3A |
1.05A |
3.5A |
3A |
|
|
電流范圍 |
0~1.05A |
0~5.8A |
0~3A |
0~1.05A |
0~4.5A |
0~3A |
0~1.05A |
0~3.5A |
0~3A |
|
|
額定功率 |
600W |
600W |
600W |
|||||||
|
紋波與噪聲(最大) 備注2 |
20Vp-p |
350 mVp-p |
250 mVp-p |
20Vp-p |
450 mVp-p |
250 mVp-p |
20Vp-p |
500 mVp-p |
450 mVp-p |
|
|
電壓調整范圍 |
CH1:不可調；CH2:27~28V |
CH1:不可調；CH2:35~37V |
CH1:不可調；CH2:35~37V |
|||||||
|
電壓精度 備注3 |
±2% |
±1% |
±1% |
±2% |
±1% |
±1% |
±2% |
±1% |
±1% |
|
|
線性調整率 備注4 |
±2% |
±0.5% |
±0.5% |
±2% |
±0.5% |
±0.5% |
±2% |
±0.5% |
±0.5% |
|
|
負載調整率 備注5 |
±1% |
±0.5% |
±0.5% |
±1% |
±0.5% |
±0.5% |
±1% |
±0.5% |
±0.5% |
|
|
啟動、上升時間 |
500ms, 50ms/230VAC 1200ms,40ms/115VAC(滿載時) |
|||||||||
|
保持時間 |
16ms/230VAC 16ms/115VAC(滿載時) |
|||||||||
|
輸入 |
電壓范圍 |
90-264VAC |
||||||||
|
頻率范圍 |
47—63Hz |
|||||||||
|
功率因素 |
PF≥0.95/230VAC PF≥0.99/115VAC(滿載時) |
|||||||||
|
效率（Typ.) |
91.5% |
91.5% |
91.5% |
|||||||
|
交流電流 |
6A/115VAC 3A/230VAC |
|||||||||
|
浪涌電流 |
冷啟動30A/115VAC 50A/230VAC |
|||||||||
|
漏電流 |
<70mA/240VAC |
|||||||||
|
保護 |
過負載 |
額定輸出功率的110~140% |
||||||||
|
過電壓 |
/ |
|||||||||
|
過溫度 |
/ |
|||||||||
|
環境 |
工作溫度 |
-25℃~+60℃(請參考"減額曲線") |
||||||||
|
工作濕度 |
10~90% RH，無冷凝 |
|||||||||
|
儲存溫度、濕度 |
-40~+85℃, 10~95% RH |
|||||||||
|
溫度系數 |
±0.03%/℃ (0~50℃) |
|||||||||
|
耐振動 |
10~500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 |
|||||||||
|
安規和電磁兼容 |
安全規范 |
常規 |
||||||||
|
耐壓 |
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
|||||||||
|
絕緣阻抗 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH |
|||||||||
|
電磁兼容發射 |
常規 |
|||||||||
|
電磁兼容抗擾度 |
常規 |
|||||||||
|
其他 |
MTBF |
≥100Khrs |
||||||||
|
尺寸（外殼） |
157*73*33.8mm（L*W*H） |
|||||||||
|
包裝 |
/ |
|||||||||
|
備注 |
1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。 5. 負載調整率測量方法: 從0%到100%額定負載。 6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。 7. 請在海拔2000米以下使用 |
|||||||||

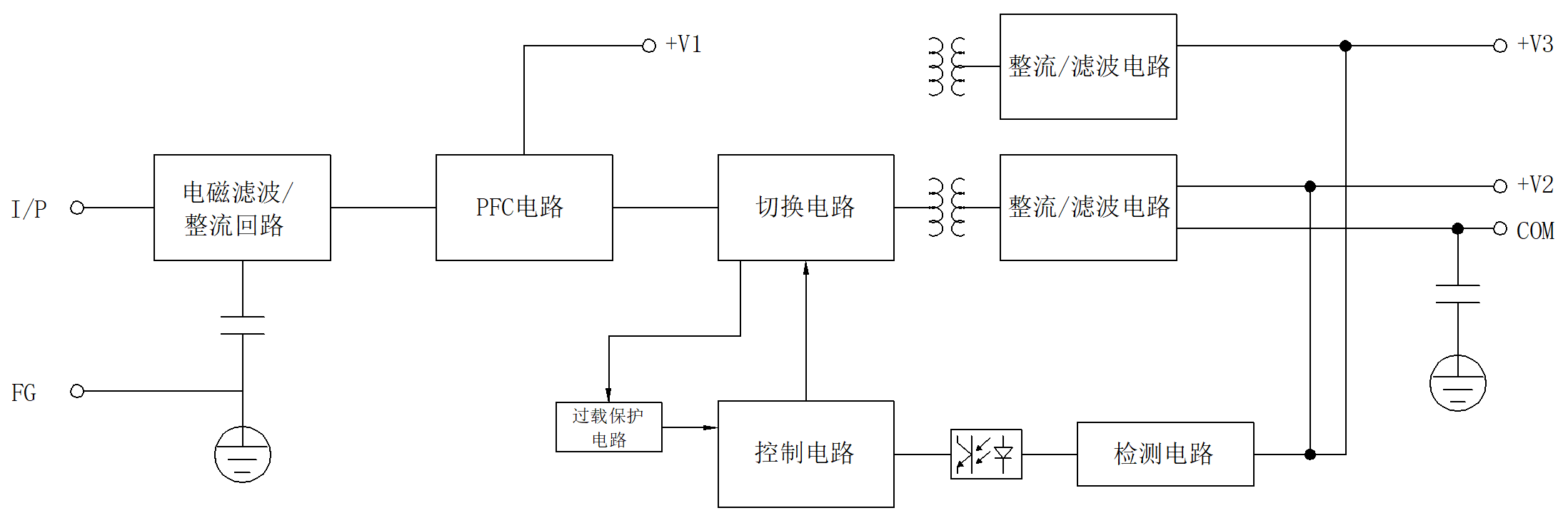

方框圖

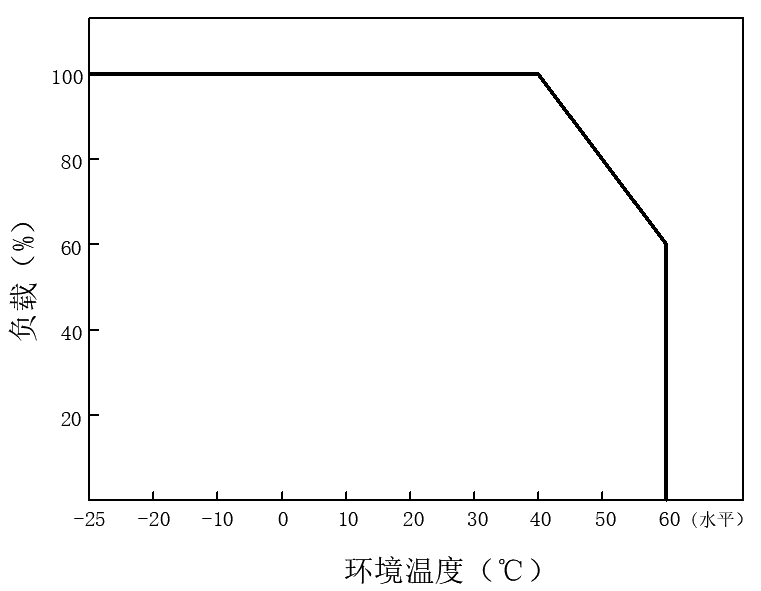

降額曲線：

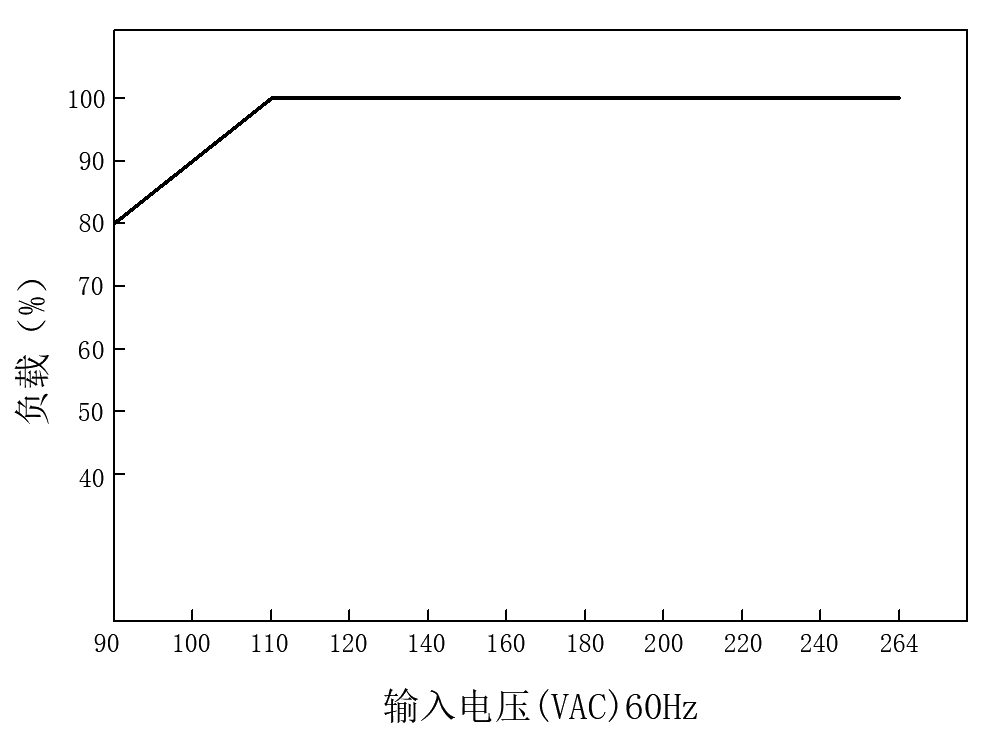

靜態曲線：

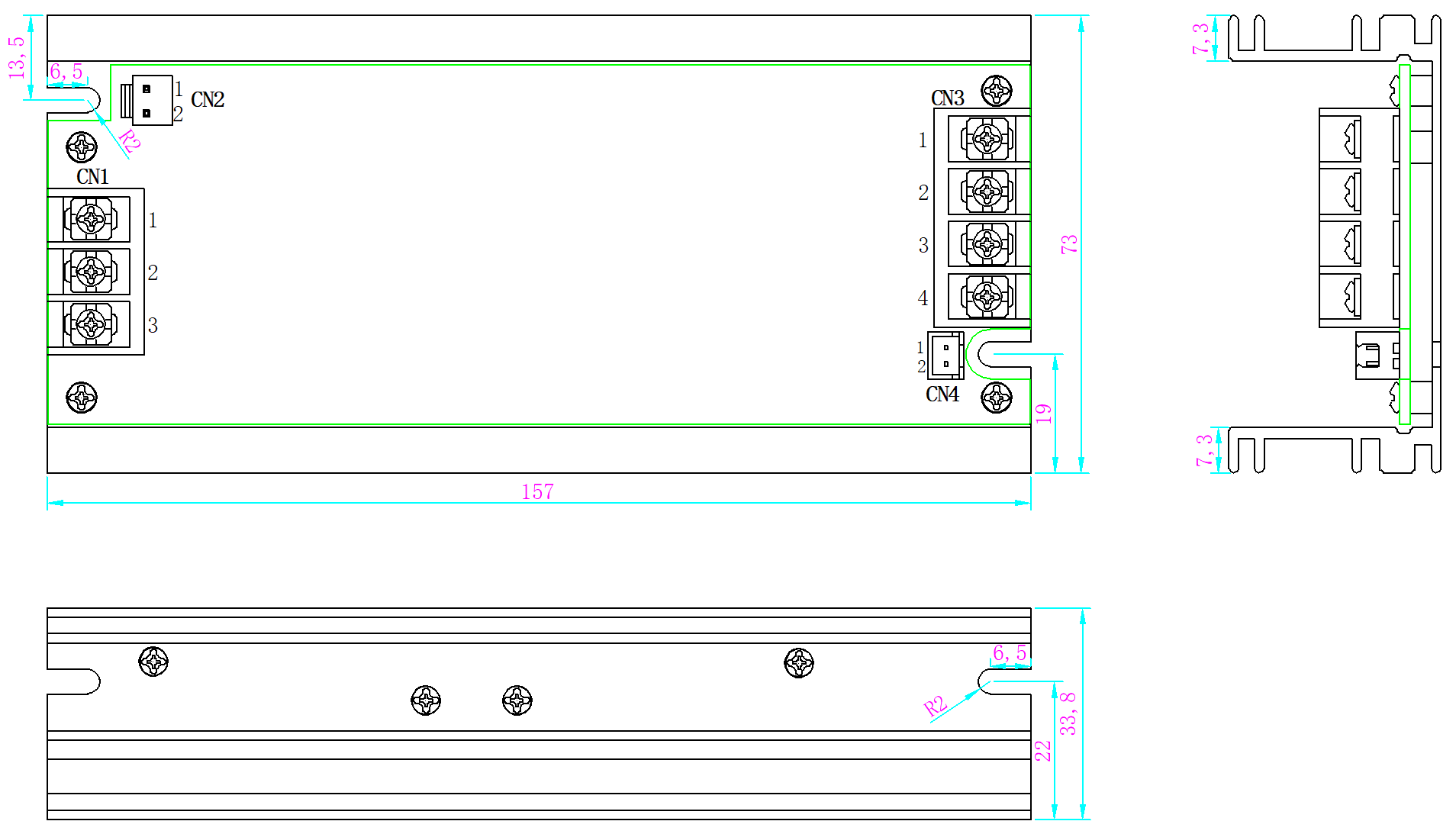

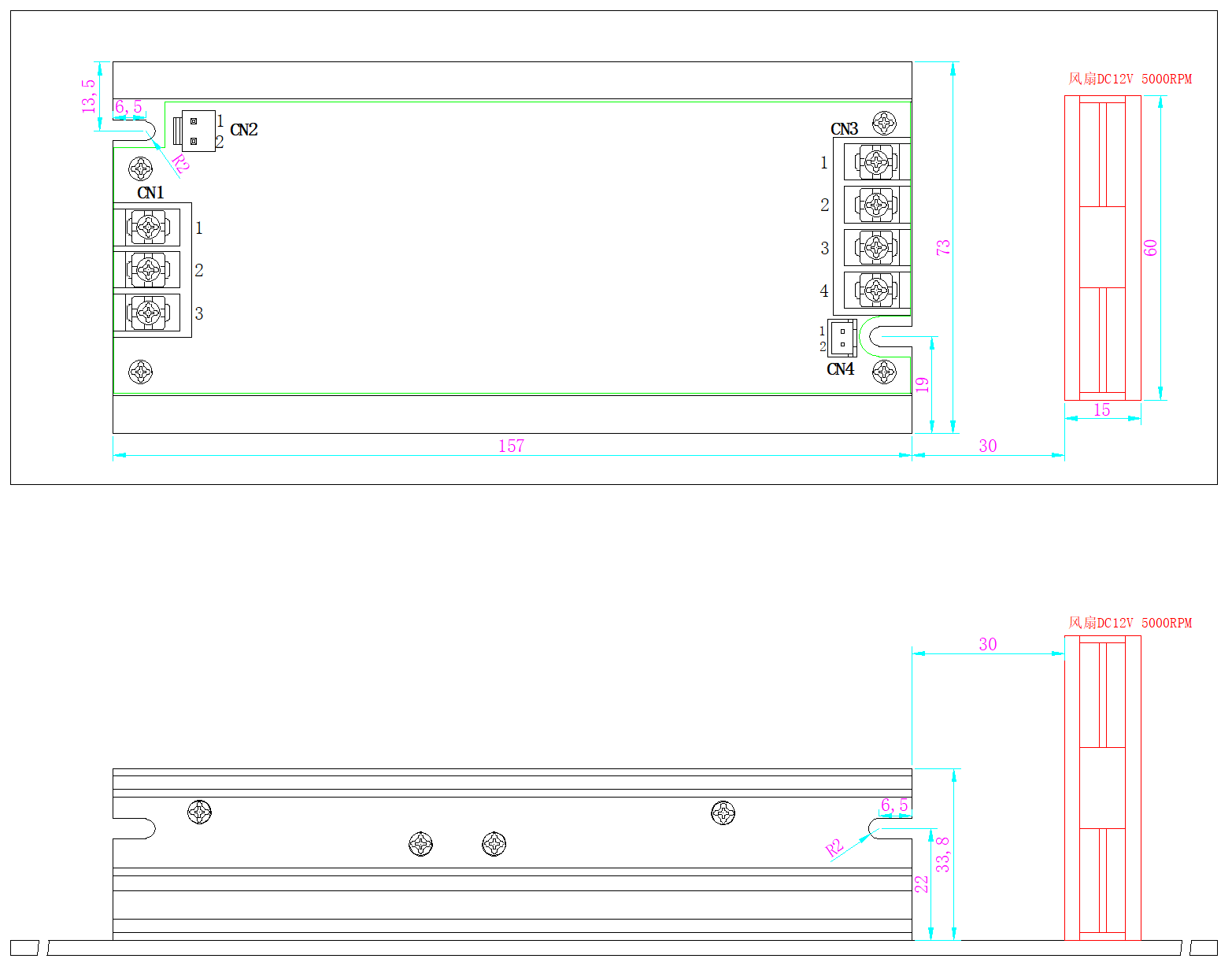

結構尺寸
交流輸入端子(CN1)腳位定義：
-
引腳編號
引腳功能
-
1
AC/L
-
2
AC/N
-
3
非隔離直流輸出端子(CN2)腳位定義：
-
引腳編號
引腳功能
-
1
DC OUTPUT +V1
-
2
直流輸出連接器(CN3)腳位定義：
-
引腳編號
引腳功能
-
1
DC OUTPUT +V2
-
2,3
DC OUTPUT COM
-
4
DC OUTPUT +V3
DC輸出連接器(CN4)腳位定義：
-
引腳編號
引腳功能
-
1
DC OUTPUT +V3
-
2
DC OUTPUT COM

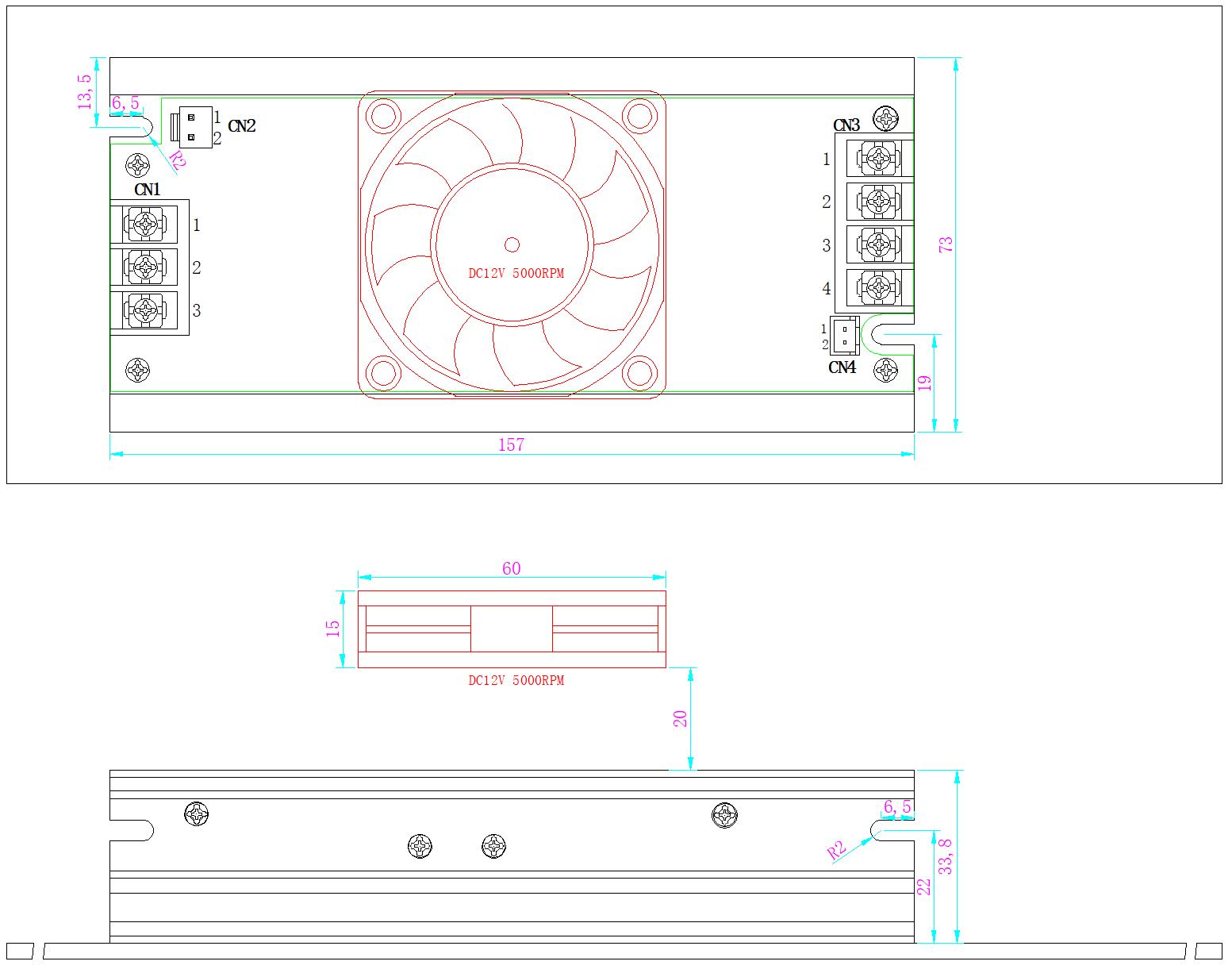

安裝圖（輔助散熱）
為了符合“降額曲線”和“靜態曲線”，NW143C-W600系列必須安裝輔助散熱風扇，建議風扇大小與安裝位置如下
安裝方式一：以60*15mm DC 12V 5000RPM風扇為例，將風扇置立于直流輸出端右側30mm處；
安裝方式二：以60*15mm DC 12V 5000RPM風扇為例，將風扇安裝于電源中間上方20mm處；
注：直流風扇電壓的選擇可根據選擇的電源電壓適配，或選擇外部供電電壓來適配風扇電壓。
