廣州市能智威電子有限公司
- 全范圍寬電壓輸入
- 具有主動式PFC功能
- 保護種類：輸出過載/輸出過流/輸出短路/過溫度
- 3道全功能測試，100%滿載老化
- 全部使用105℃長壽命電解電容
- 高效率，長壽命和高信賴性
- 工作環境溫度高達60℃
- LED電源指示燈
- 3年質保
特性：
應用：
舞臺燈光
美容儀器
描述：

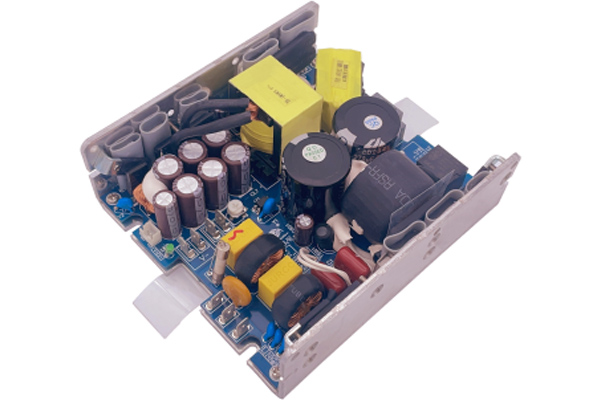

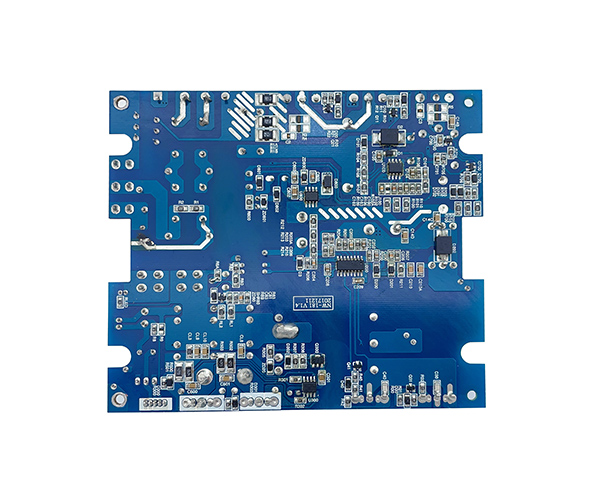

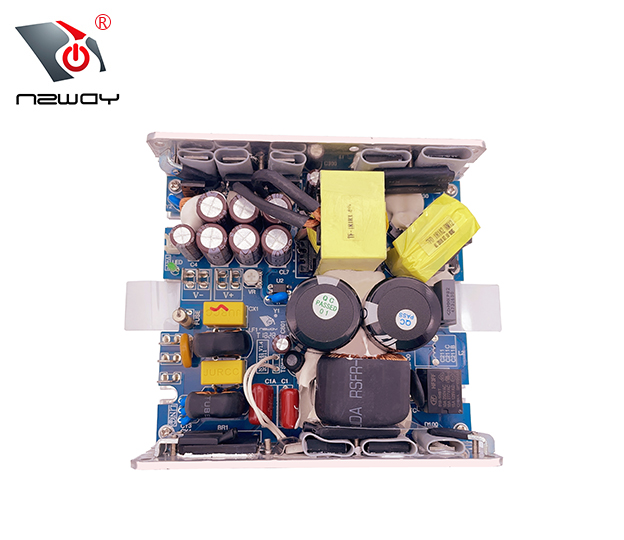

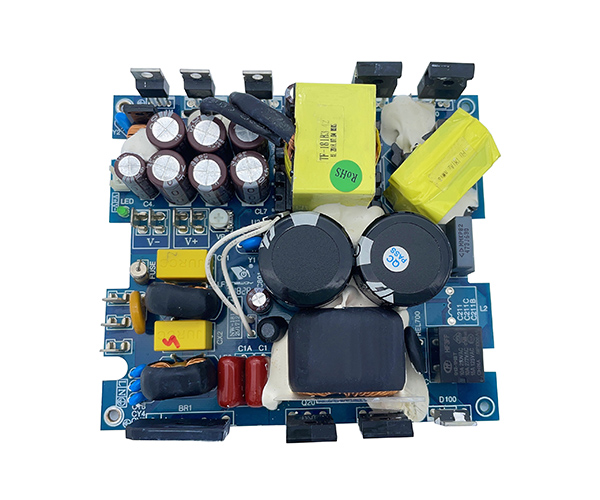

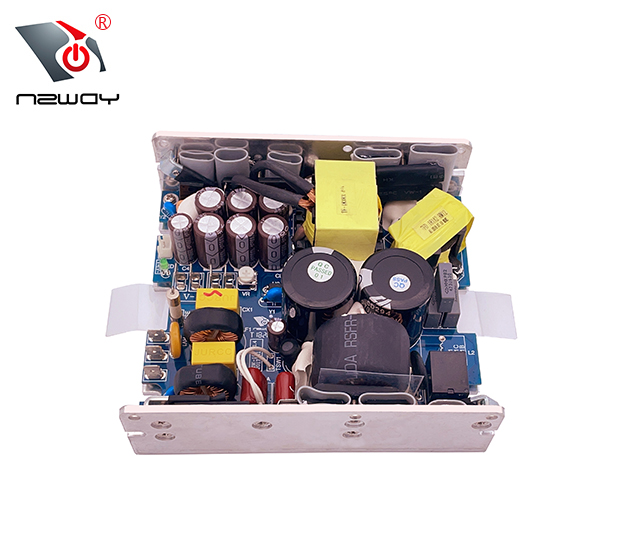

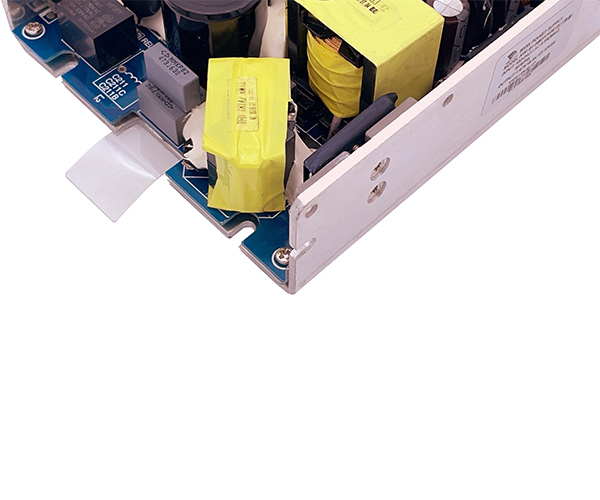

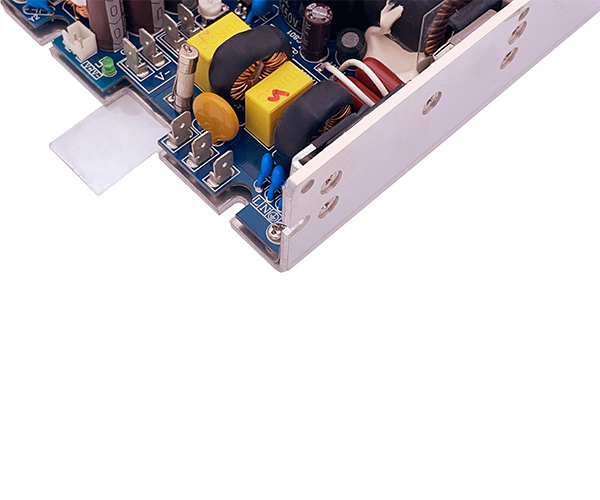

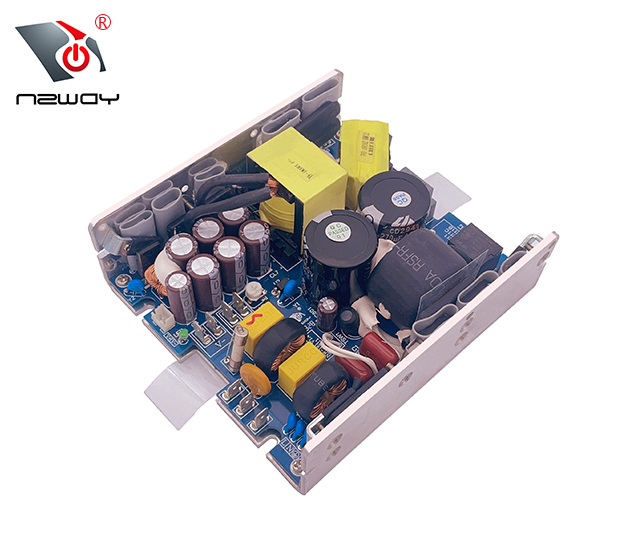

NW181-W800系列是一款定制型雙路開關電源；靈活的電壓組合輸出，輔路可提供最大2.5A供電；雙路輸出電壓：24V+12V/36V+12V/48+12V/48V+24V等；可接受客戶需求電壓定制；效率高達93%。
電氣性能
|
型號 |
NW181- W800U24&12 |
NW181- W800U36&12 |
NW181- W800U48&12 |
NW181- W800U48&24 |
|||||
|
輸出 |
輸出通道 |
CH1 |
CH2 |
CH1 |
CH2 |
CH1 |
CH1 |
CH1 |
CH2 |
|
直流電壓 |
24V |
12V |
36V |
12V |
48V |
12V |
48V |
24V |
|
|
額定電流 |
32A |
2.5A |
21.4A |
2.5A |
16A |
2.5A |
15.4A |
2.5A |
|
|
電流范圍 |
0~32A |
0~2.5A |
0~21.4A |
0~2.5A |
0~16A |
0~2.5A |
0~15.4A |
0~2.5A |
|
|
額定功率 |
800W |
800W |
800W |
800W |
|||||
|
紋波與噪聲(最大) 備注2 |
240 mVp-p |
100 mVp-p |
300 |
100 mVp-p |
420 mVp-p |
100 mVp-p |
420 mVp-p |
160 mVp-p |
|
|
電壓調整范圍 |
CH1:23~25V |
CH1:35~37V |
CH1:47~49V |
CH1:47~49V |
|||||
|
電壓精度 備注3 |
±1.5% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
|
|
線性調整率 備注4 |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
±0.5% |
±0.2% |
|
|
負載調整率 備注5 |
±1% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
|
|
啟動、上升時間 |
80ms, 20ms/230VAC 150ms,40ms/115VAC(滿載時) |
||||||||
|
保持時間 |
18ms/230VAC 20ms/115VAC(滿載時) |
||||||||
|
輸入 |
電壓范圍 |
90-264VAC |
|||||||
|
頻率范圍 |
47—63Hz |
||||||||
|
功率因素 |
PF≥0.95/230VAC PF≥0.99/115VAC(滿載時) |
||||||||
|
效率（Typ.) |
91.5% |
92.5% |
93% |
93% |
|||||
|
交流電流 |
8A/115VAC 4A/230VAC |
||||||||
|
浪涌電流 |
冷啟動30A/115VAC 50A/230VAC |
||||||||
|
漏電流 |
100mA/240VAC |
||||||||
|
保護 |
過負載 |
額定輸出功率的110~140%，打嗝模式，負載異常條件移除后可自動恢復 |
|||||||
|
過電壓 |
/ |
||||||||
|
過溫度 |
保護模式:關斷輸出電壓, 溫度下降后可自動恢復 |
||||||||
|
環境 |
工作溫度 |
-25℃~+60℃(請參考"減額曲線") |
|||||||
|
工作濕度 |
10~90% RH，無冷凝 |
||||||||
|
儲存溫度、濕度 |
-40~+85℃, 10~95% RH |
||||||||
|
溫度系數 |
±0.03%/℃ (0~50℃) |
||||||||
|
耐振動 |
10~500Hz, 5G 10分鐘/周期, X、Y、Z各60分鐘 |
||||||||
|
安規和電磁兼容 |
安全規范 |
常規 |
|||||||
|
耐壓 |
I/P-O/P:2KVAC I/P-FG:1.5KVAC O/P-FG:0.5KVAC |
||||||||
|
絕緣阻抗 |
I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC/ 25℃/ 70% RH |
||||||||
|
電磁兼容發射 |
常規 |
||||||||
|
電磁兼容抗擾度 |
常規 |
||||||||
|
其他 |
MTBF |
≥100Khrs |
|||||||
|
尺寸（外殼） |
139*129*45mm（L*W*H） |
||||||||
|
包裝 |
/ |
||||||||
|
備注 |
1. 如未特別說明，所有規格參數均在輸入為230VAC、額定負載、25℃環境溫度下進行量測。 2. 紋波和噪聲測量方法：使用一條12"雙絞線，同時終端要并聯0.1uf和47uf的電容，在20MHZ帶寬下進行量測。 3. 精度：包含設定誤差、線性調整率和負載調整率。 4. 線性調整率測量方法: 在額定負載下,從低電壓到高電壓測試。 5. 負載調整率測量方法: 從0%到100%額定負載。 6. 啟動時間是在冷啟動狀態下測得，快速頻繁開關機可能會使啟動時間增長。 7. 請?jiān)诤０?span>2000米以下使用 |
||||||||

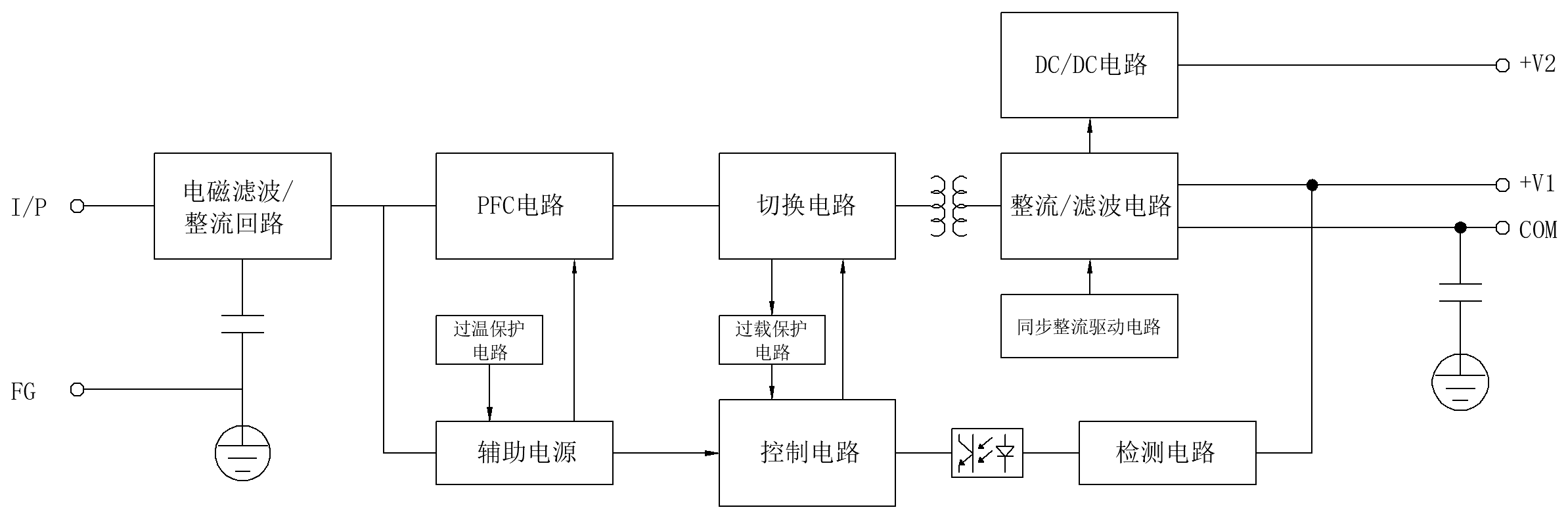

方框圖

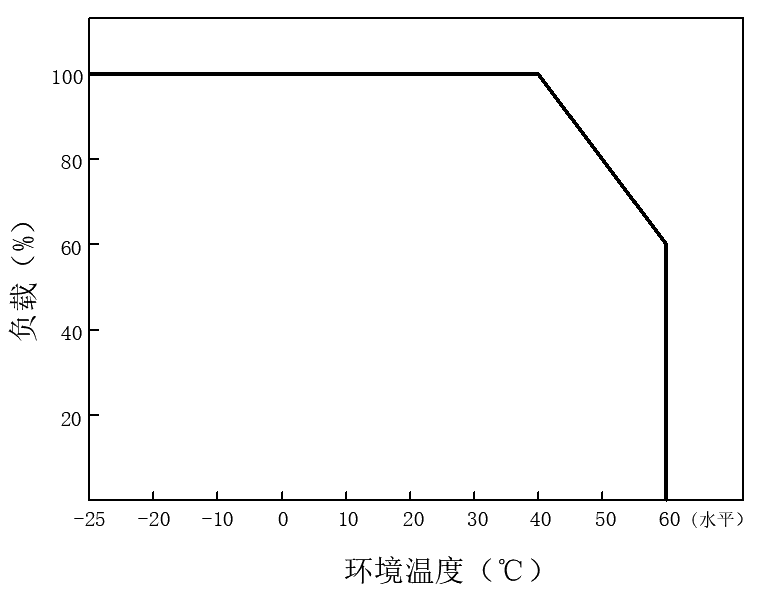

降額曲線：

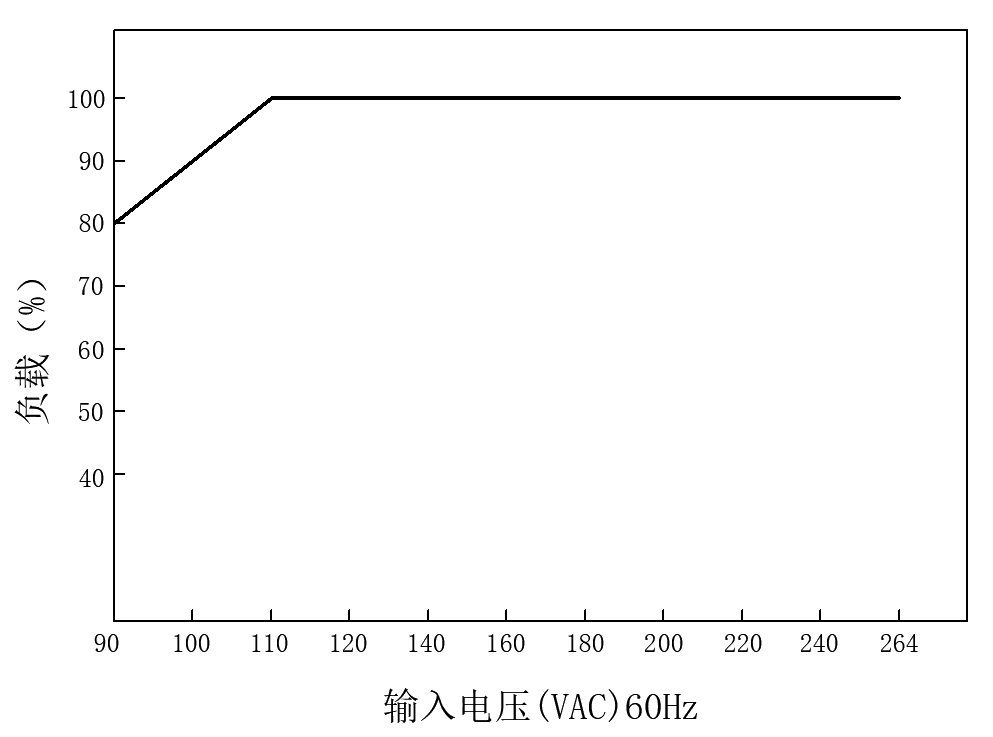

靜態曲線：

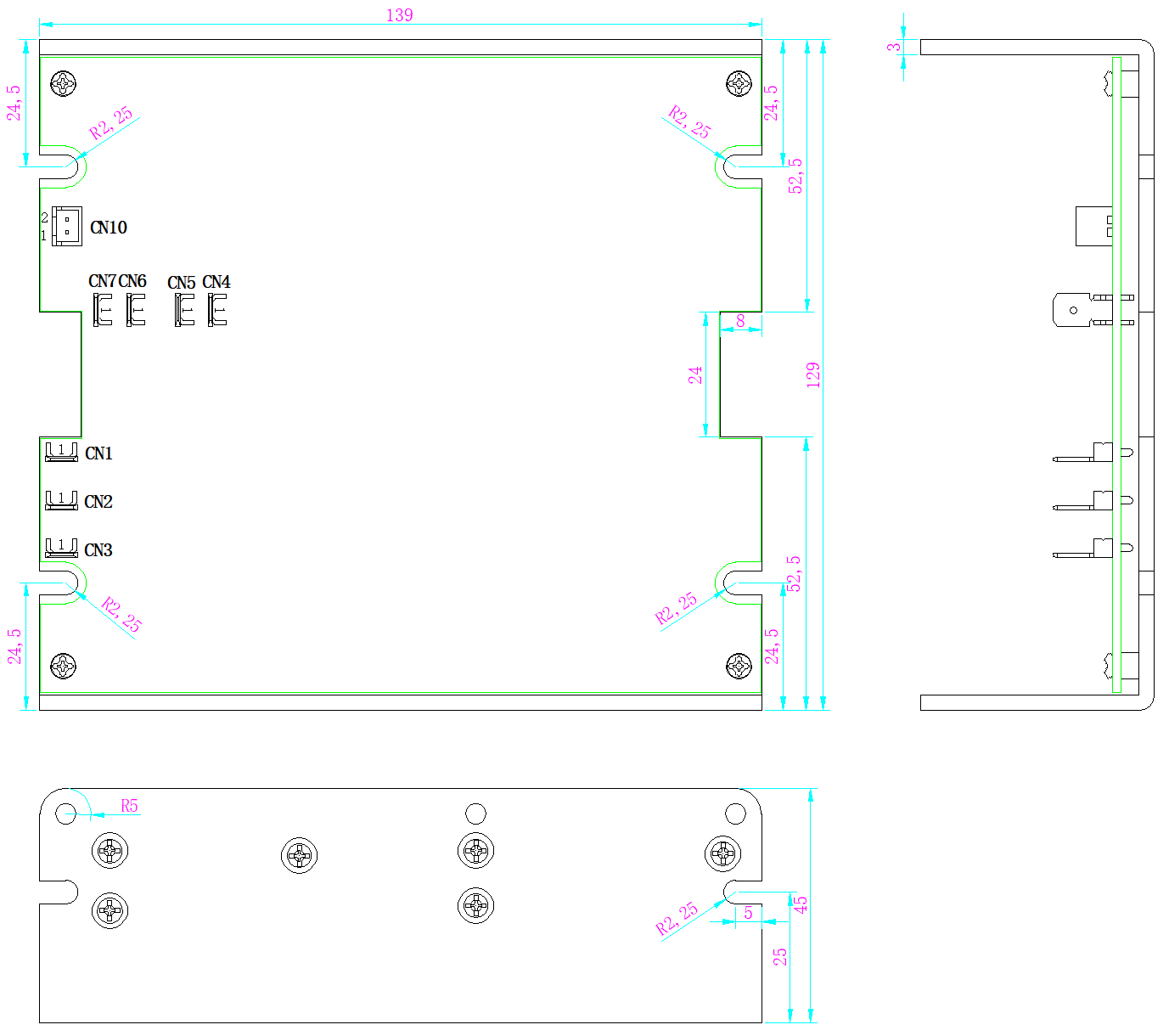

結構尺寸
交流輸入端子腳位定義：
-
端子位號
引腳編號
引腳功能
-
CN3
1
AC/L
-
CN2
1
AC/N
-
CN1
1
直流輸出端子腳位定義：
-
端子位號
引腳編號
引腳功能
-
CN4,5
1
DC OUTPUT +V1
-
CN6,7
1
DC OUTPUT COM
DC輸出連接器(CN10)腳位定義：
-
引腳編號
引腳功能
-
1
DC OUTPUT COM
-
2
DC OUTPUT +V2
安裝圖（輔助散熱）
為了符合“降額曲線”和“靜態曲線”，NW181-W800系列必須安裝輔助散熱風扇，建議風扇大小與安裝位置如下

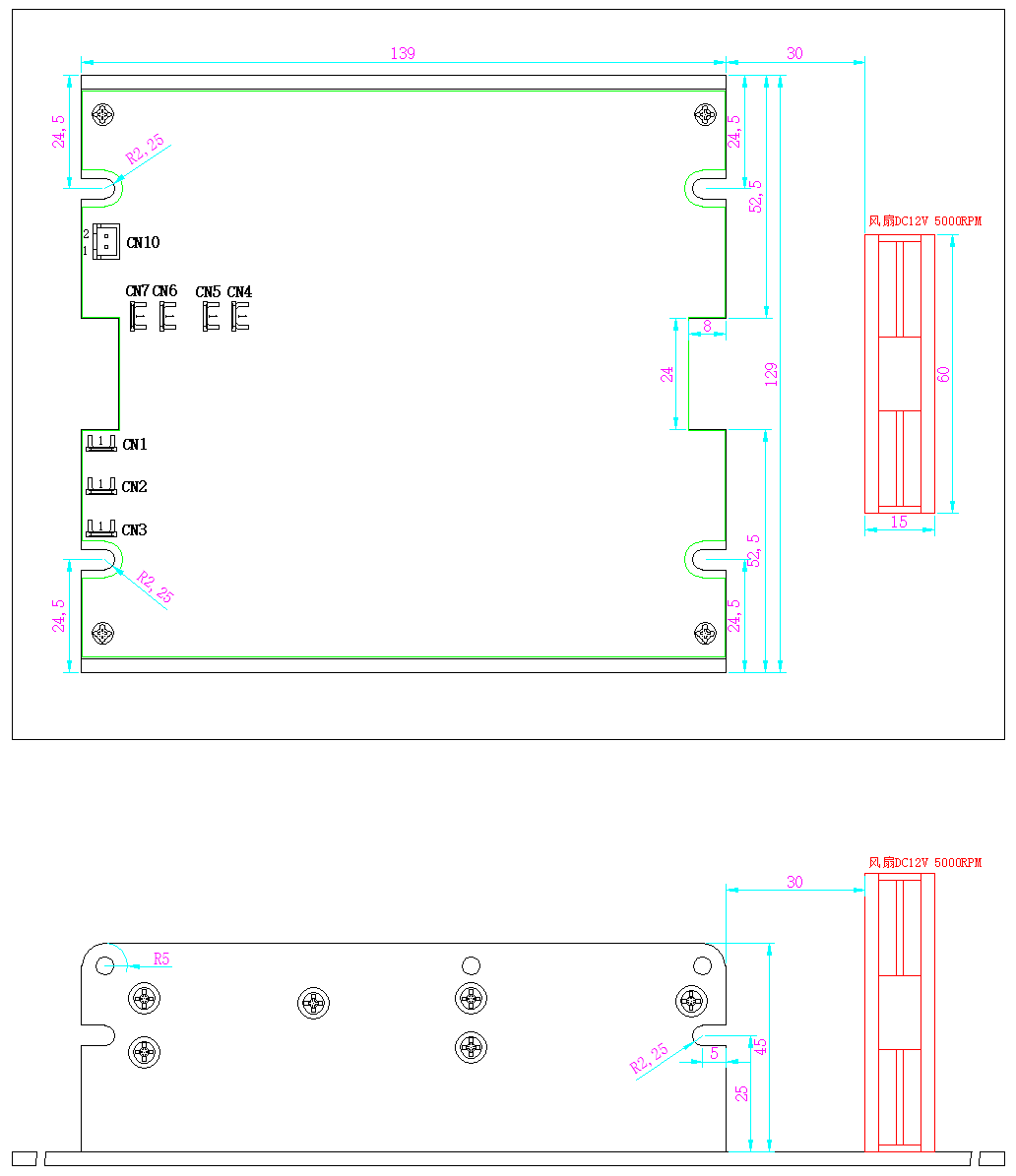

安裝方式一：以60*15mm DC 12V 5000RPM風扇為例，將風扇置立于電源右側30mm處；

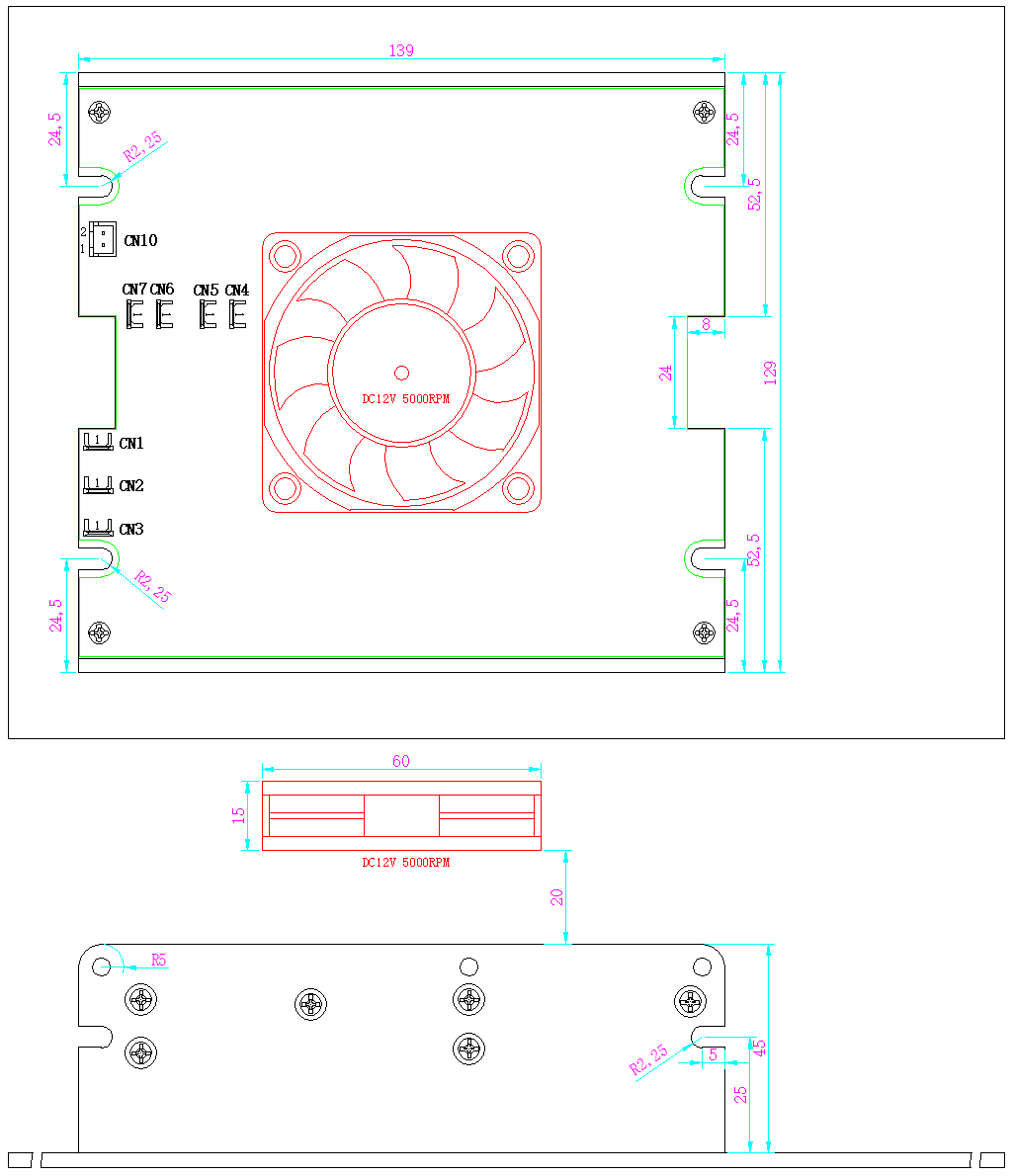

安裝方式二：以60*15mm DC 12V 5000RPM風扇為例，將風扇安裝于電源中間上方20mm處；
注：直流風扇電壓的選擇可根據選擇的電源電壓適配，或選擇外部供電電壓來適配風扇電壓。
