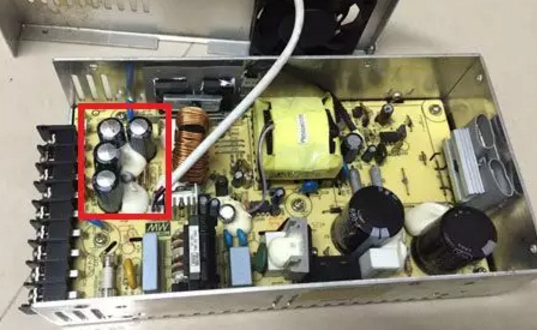

外觀看不出什么，拆開四周螺絲，可以看到35V電容鼓包，輸出電壓過高，超出電容耐壓值。
仔細檢查發現，開關電源變壓部分是靠光耦觸發控制，光耦輸入端為變壓器輸出24V，當輸出24V電壓變化時，光耦輸出變化，使變壓器調整輸出，穩定到24V。
現發現光耦輸入端短路，阻值為0Ω，24V輸入到光耦中間有一貼片電阻燒焦。因此，開關電源工作時，光耦無輸入電壓，無輸出，變壓器輸出提高，出現此故障;更換即可。
交流電通過端子流過保險絲，進入整流橋把交流變直流同時升壓，通過電容濾波，分二路一路給三極管的一集，一路通過串聯電阻降壓，通過光耦控制流向三級管一集，三極管啟動開關和功率放大作用，有電流打開使得三極管最后一集有電后通過變壓器進行降壓到24V。
