電源模塊燒壞原因的分析
電源模塊的工作過程很特殊，工作時序和電壓提升分3段，階段1是380V交流電整流達到400VDC，階段2是檢測到400VDC后，繼續使DC - LINK電容充電到570VDC，階段3是等待脈沖使能信號出現，提升DC - LINK電壓到600VDC。由于同時提供啟動、驅動使能、脈沖使能信號，上述三步間隔時間極短，IGBT整流橋在使能條件剛滿足就開始工作，當IGBT整流橋及脈沖分配電路由于電壓不穩定、潮濕、積塵等原因發生大電流擊穿或脈沖秩序紊亂時，浪涌電流通過DC母線沖擊坐標軸功率模塊的IGBT直流側，這就是發生電源模塊短路燒毀的根本原因。當IGBT整流橋短路時，進線電抗器應起到一定的阻止電流上升過快的保護作用，絕緣能力下降造成電感量急劇減小，無法有效地起到保護作用，這也是電源模塊燒毀的次要原因。
我國電壓正常供應范圍為：380(1-15%)V--380(1+10%)V交流電。而西門子電源模塊電壓要求：38 0±5 V交流電，當供電超過西門子要求電壓時 ，電源模塊的自我保護功能(保險絲)就會喪失，同時擊穿保險絲及連帶的三項電器元件，導致電源模塊燒毀。

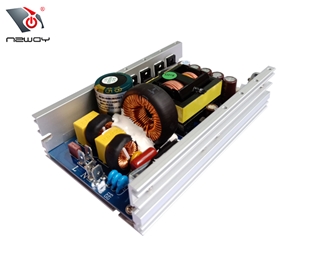

電源模塊是可以直接貼裝在印刷電路板上的電源供應器，其特點是可為專用集成電路(ASIC)、數字信號處理器 (DSP)、微處理器、存儲器、現場可編程門陣列 (FPGA) 及其他數字或模擬負載提供供電。一般來說，這類模塊稱為負載點 (POL) 電源供應系統或使用點電源供應系統 (PUPS)。由于模塊式結構的優點甚多，因此模塊電源廣泛用于交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天等。
