摘要
舞臺燈隨著近年來LED光源的普及，也慢慢由以前的線性高壓光源升級為由LED驅動器的LED光源。由于相對老一些的舞臺燈廠家的技術更新，對于舞臺燈內部結構緊湊、功率相對較大、鏈接線纜多、恒流功率轉換、DMX數字協議控制等集于一身，這樣對于EMC這一塊由于沒有先前的技術儲備更加難以解決。下面就廣州白云區一舞臺燈廠家的舞臺燈電源傳導不合格，進行案例分析并解決。
關鍵詞：傳導；LED舞臺燈；開關電源；電磁兼容整改

1、概述

專業舞臺燈具燈出口歐洲需要滿足CE EMC指令Directive 2014/30/EU，需要符合EN 55103-1:2009/A1:2012&EN 55103-2:2009/IS1:2012。所以，舞臺燈的EMI發射部分需要滿足EN 55103-1:2009 。

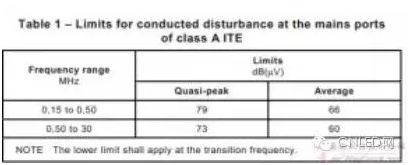

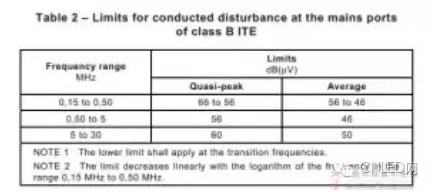

由于產品標準其傳導發射部分是引用的EMI標準EN55022里面的Table 2 & Table1，具體需要看舞臺燈的安裝環境。

2、不合格數據

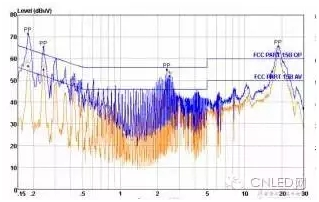

如下傳導測試去洗包絡圖所示，其中整個頻段都有超標，特別是AV值。其中，以后段20MHz頻率超標最為嚴重。(PS:FCC Part15B與EN55022B的限值一樣)



3、整改分析

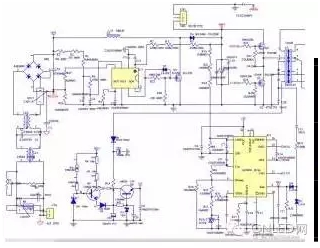

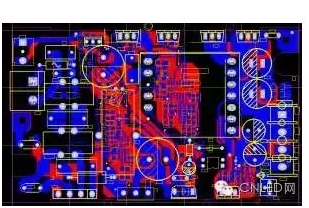

此舞臺燈由外殼，LED燈珠，馬達以及驅動、功率恒流電路、光學鏡片，LED驅動電源，DMX協議CPU控制電路、DIP撥碼開關，散熱裝置，安裝支架等構成。其中，依據我們找騷擾要找源頭、找最大值的理論，從波形包絡里面發現其超標的頻率主要是后段的20MHz BB noise、其導致出現騷擾的原因，依據我們之前講過的波形包絡分析實例，可知其主要是電源的PWM部分的功率轉換。所以，我們最高優先級找LED驅動的開關電源部分進行分析排查，電路圖與PCB layout圖如下：



整改過程：
（1）從LD6599D方案與電路設計分析，此方案是非常成熟的較古老的方案，因此不應有明顯EMC會不合格的Bug或者其它缺陷。
（2）又、此LED舞臺燈電源，客戶經過多頻次、多方案進行整改、但是依舊沒有解決。所以，先不從常規方案進去解決。
（3）在多次驗證分析，此騷擾在多級濾波、吸收、屏蔽、接地方面去整改，均無明顯效果，所以，我們只能另辟思路，從上圖pcb Layout上去解決。

4、整改方案

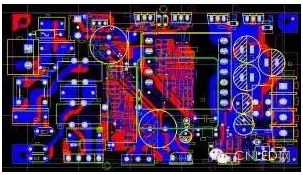

整改方案參閱如下圖綠色方框所示。

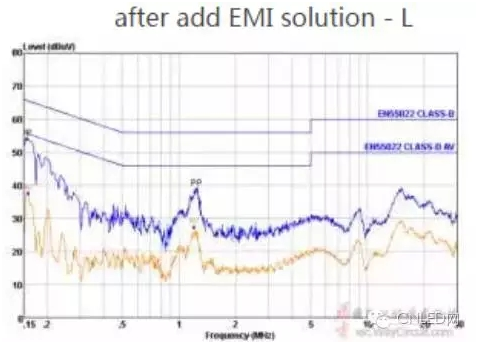

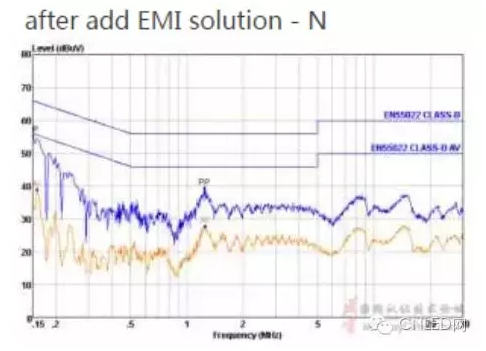

5、添加EMI整改方案后，測試數據如下

關鍵字：LED舞臺燈電源傳導發射
