一．輸入結構與說明

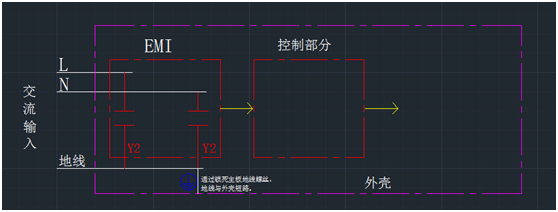

? 輸入端口是一個三PIN座子，分別為L線、N線、地線；? 交流輸入線接入座子后，電流首先流經EMI電路，再加入控制電路；
? EMI電路中，兩個Y2電容分別跨接在L線與地線，N線與地線之間；這兩個Y2電容的作用是濾除干擾，使整個系統(tǒng)更穩(wěn)定；
? 交流輸入的地線經過電源主板螺絲連接，和電源的外殼是短路的；

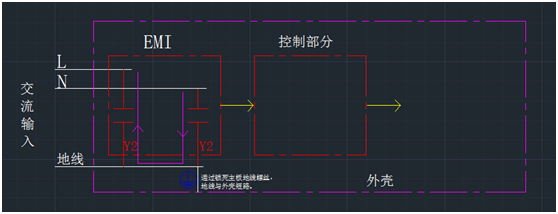

綜上所述，當機箱為金屬殼時，一定要接地線（并且要固定牢靠），否則外殼會帶電。如果不接地線，當很多燈具掛在一起時，會有很大的電流，在調試或者是使用的過程中，極容易發(fā)生觸電事故?。?！
? 如果N線（L線同理）與地線接錯，N線與地線短路，燈具可以正常開機，但外殼會帶電；
? 糾正預防措施：機器裝配好之后，在聯機之前（電源線級聯之前），萬用表選擇二極管檔位（此檔位，表筆短路時，萬用表會發(fā)出響聲）。一只表筆連接金屬機箱（未噴漆處，確保表筆接觸良好，否則測試有誤），另一只表筆連接電源交流輸入端子的L線或者是N線，不分先后，測量兩次，聽萬用表是否會響，如果響，接線存在錯誤。糾正后重新測量，沒有聲音即正常；
注意事項：1.不可在通電后測量；
2.不能先級聯電源線再測量，否則如果有問題，很難快速判斷是哪一臺燈具異常；
? 金屬機箱分離器件連接時，要確保連接處未有噴漆（如有噴漆，要銼掉油漆），使各部件接觸良好，否則會出現機箱某些部位出現帶電情況；
? 所有地線固定處，要確保未有噴漆（如有噴漆，要銼掉油漆），確保地線接觸良好；
? 電源與金屬機箱固定處，要確保未有噴漆（如有噴漆，要銼掉油漆），確保電源與金屬機箱接觸良好；
