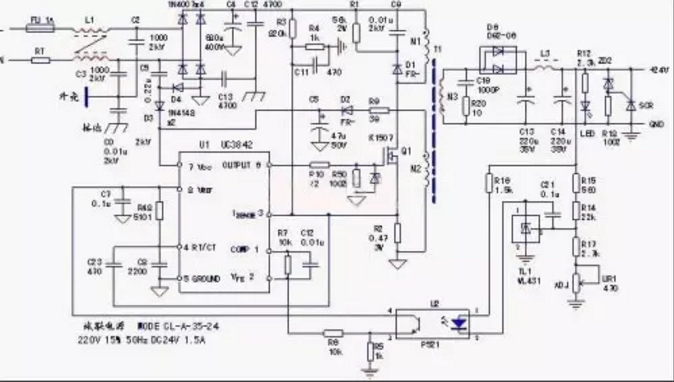

電路以UC3842振蕩芯片為核心，構成逆變、整流電路。UC3842一種高性能單端輸出式電流控制型脈寬調制器芯片，相關引腳功能及內部電路原理已有介紹，此處從略。AC220V電源經共模濾波器L1引入，能較好抑制從電網進入的和從電源本身向輻射的高頻干擾，交流電壓經橋式整流電路、電容C4濾波成為約280V的不穩定直流電壓，作為由振蕩芯片U1、開關管Q1、開關變壓器T1及其它元件組成的逆變電路。逆變電路，可以分為四個電路部分講解其電路工作原理。
1、振蕩回路：開關變壓器的主繞組N1、Q1的漏--源極、R2(工作電流檢測電阻)為電源工作電流的通路;本機啟動電路與其它開關電源(啟動電路由降壓限流電阻組成)有所不同，啟動電路由C5、D3、D4組成，提供一個“瞬態”的啟動電流，二極管D2吸收反向電壓，D3具有整流作用，保障加到U1的7腳的啟動電流為正電流;電路起振后，由N2自供電繞組、D2、C5整流濾波電路，提供U1芯片的供電電壓。這三個環節的正常運行，是電源能夠振蕩起來的先決條件。
當然，U1的4腳外接定時元件R48、C8和U1芯片本身，也構成了振蕩回路的一部分。
電容式啟動電路，當過載或短路故障發生時，電路能處于穩定的停振保護狀態，不像電阻啟動電路，會再現“打嗝”式間歇振蕩現象。工作電流檢測從電阻R2上取得，當故障狀態引起工作過流異常增大時，U1的6腳輸出PWM脈沖占空比減小，N1自供電繞組的感應電路也隨之降低，當U1的7腳供電電壓低于10V時，電路停振，負載電壓為0，這是過流(過載或短路)引發U1內部欠電壓保護電路動作導致的輸出中止;工作電流異常增大時，R2上的電壓降大于1V時，內部鎖存器動作，電路停振，這是由過流引發U1內部過流保護動作導致輸出中止。
2、穩壓回路：開關變壓器的N3繞組、D6、C13、C14等元件組成的24V電源，基準電壓源TL1、光耦合器U2等元件構成了穩壓控制回路。U1芯片和1、2腳外圍元件R7、C12，也是穩壓回路的一部分。實際上，TL1、U1組成了(相對于U1內部電壓誤差放大器)外部誤差放大器，將輸出24V的電壓變化反饋回U1的反饋電壓信號輸入端。當24V輸出電壓上升時，U1的2腳電壓上升，1腳電壓下降，輸出PWM脈沖占空比下降，輸出電路回落。當輸出電壓異常上升時，U1的1腳下降為1V時，內部保護電路動作，電路停振。
3、保護回路：U1芯片本身和3腳外圍電路構成過流保護回路;N1繞組上并聯的D1、R1、C9元件構成了開關管的反向電壓吸收保護電路，以提供Q1截止時的反向電流通路，保障Q1的工作安全;實質上穩壓回路的電壓反饋信號，也可看作是一路電壓保護信號——當反饋電壓幅度達一定值時，電路實施停振保護動作;24V的輸出端并聯有由R18、ZD2、單向晶閘管SCR組成的過壓保護電路，當穩壓電路失常，引起輸出電壓異常上升時，穩壓二極管ZD2的擊穿為SCR提供觸發電流，SCR的導通形成一個“短路電流”信號，強制U1內部保護電路產生過流保護動作，電路處于停振狀態。
4、負載回路：N3次級繞組及后續整流濾波電路，即是電源輸出電路，也可視為負載回路，如D6或C13、C14任一元件擊穿或漏電故障發生，即形成同負載電路過載、短路一樣的結果，引發電路處于停振狀態。負載回路的異常，會牽涉到保護回路和穩壓回路，使兩個回路做出相應的保護和調整動作。但保護電路的內容并不僅是局限于保護電路本身，保護電路的起控往往是由于負載電路的異常所引起。
振蕩芯片本身參與和構成了前三個回路，芯片損壞，三個回路都會一齊罷工。對三個或四個回路的檢修，是在芯片本身正常的前提下進行的。另外，要像下象棋一樣，用全局觀念和系統思路來進行故障判斷，透過現象看本質。如停振故障，也許并非由振蕩回路元件損壞所引起，有可能是穩壓回路故障或負載回路異常，導致了芯片內部保護電路起控，而停止了PWM脈沖的輸出。并不能將各個回路完全孤立起來進行檢修，某一故障元件的出現很可能表現出“牽一發而全身動”的效果。
